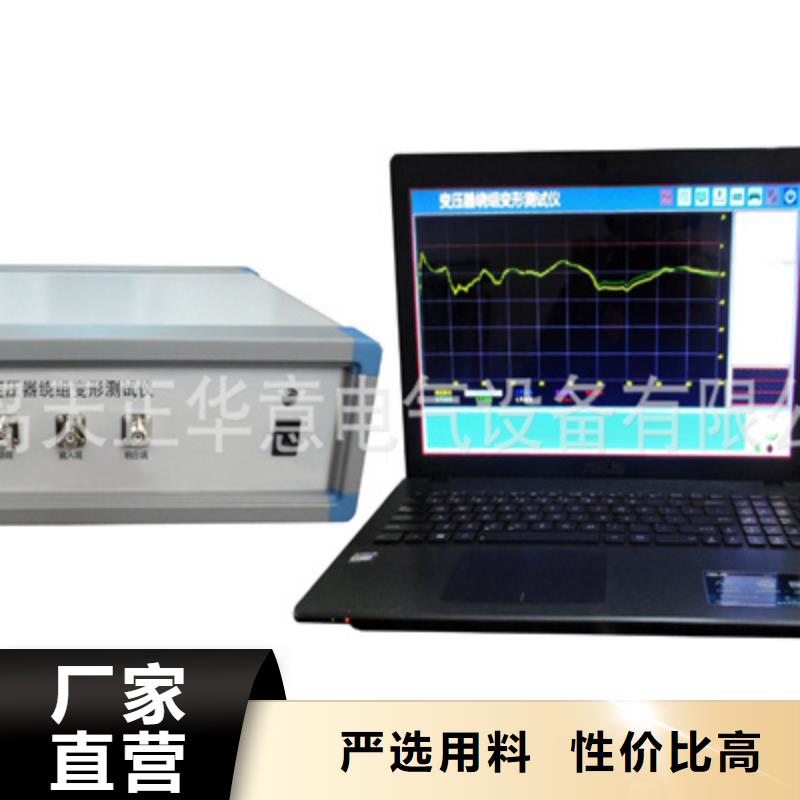

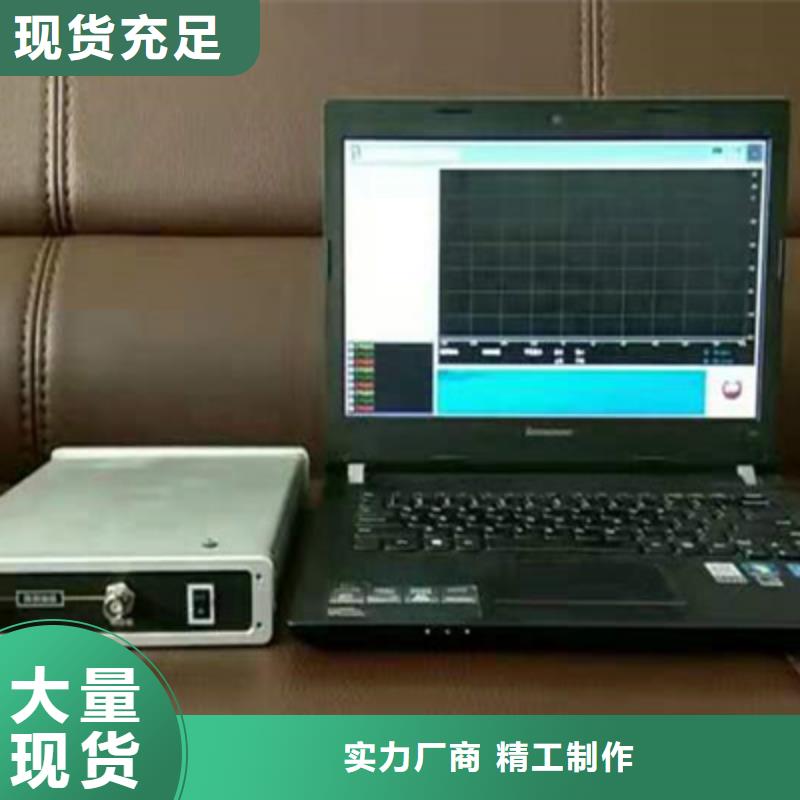

变压器绕组变形测试仪系统测试4.1启动“绕组变形测试系统”程序1)双击桌面上的“变压器绕组变形测试仪” 图标，启动“变压器绕组变形测试系统”程序。2)启动过程完成后，进入标题为“变压器绕组变形测试仪”的主程序界面。（双击屏幕左上角的小图标，便可切换至桌面。测试过程中请不要点击。）软件主界面分为7个组成部分：（A）测试曲线显示区该区域显示测试曲线，横坐标为频率，纵坐标为dB值（幅频测试）或角度值（相频测试）。下方标签包括:曲线类型标签:用于标识当前所显示的内容是“幅频曲线”还是“相频曲线”。 点击该标签，可以在两种类型间进行切换（需硬件支持）。扫描模式标签：用于显示当前扫描模式是线性扫描还是对数扫描，点击该标签，可以在两种模式间切换。起始频率标签：用于显示当前的扫描起始频率，点击该标签，可以在不同的起始频率间切换。终止频率标签：用于显示当前的扫描终止频率。扫描点数标签：用于显示当前扫描的总点数，点击该标签，可以在不同的点数间切换。（B）状态显示区状态显示区显示当前设备的工作状态。（C）操作区操作区有开始和终止两个按钮，该按钮在测试中会根据使用状态轮流显示，停止状态时显示“start开始”，开始状态时显示“stop停止”。在按钮下方有当前状态显示标签，用于显示设备当前的状态：“脱机状态”：计算机工作与脱机状态，只能进行数据读取和打印等功能。“设备连接”：计算机与设备已经连接，可以进行测试。“设备断开”：计算机与设备断开，无法进行测试，一般需重新连接并重启软件。（D）测试参数设置区D区显示参数设置窗口，该窗口用于设置测试参数，分别可以设置绕组接法、待测绕组类别与编号、扫描终止频率等参数。（E）曲线描述区E区显示当前曲线的描述信息，所有标签的颜色代表了与之颜色对应的曲线的描述信息。（F）数据选择区右上角（F）为数据选择区，测试数据采用分级管理，级为变电站名称，第二级为变压器名称，第三级为变压器的绕组类别和编号，一层为已经存在数据，数据名称采用“数据类型＠测试时间”的方式显示。该部分显示的数据与（A）区所对应的标签内容相配合，当显示为“幅频曲线”时，数据选择区显示幅频曲线的测试结果，当显示为“相频曲线”时，数据选择区显示相频曲线的测试结果。

变压器绕组变形测试仪2频响法测试?环境与接线确认1、系统接线完全按照3.2绕组的接线方式的要求进行2、变压器分接位置调至阻抗档(分接)3、周围环境无强电磁和造影干扰?登录软件双击桌面上的“变压器绕组变形测试仪”按钮，系统闪过欢迎界面后，系统进入测试界面，此时，如果设备未连接，系统会提示如下对话框：当出现以上对话框时，一般是由于设备未连接所致，此时应先检查设备是否已经连接到计算机的USB接口上，检查设备电源是否已经打开。?录入信息如果设备已经连接，则可以进入变压器信息录入界面（如下图），在对应的文本框中输入或选择相应的信息，点击保存按钮，系统进入测试界面。信息录入时请参照变压器铭牌认真输入，所有的信息将自动与测试结果保存到一起，如果输入错误，可能会对报告内容造成影响。?扫描模式确认与修改1、选择扫描模式点击“终止频率”选择测试的终止频率，系统按照已经设定的扫描参数，自动将参数设置为设定的参数，参数主要包括起始频率、扫描模式、扫描点数，如需进行调整，可以在A区相应的参数标签上进行点击，则自动进行切换（当鼠标指针移动到可以变化的标签上时，标签自动变为绿色）。2、更改默认信息如希望重新调整默认设置信息，用鼠标右键点击“终止频率”按钮，弹出功能菜单，选择“模式设置”，弹出信息设置窗口（如下图），可以对默认扫描信息进行调整，调整完毕后，重新启动软件，按照调整后的默认信息进行测试。左侧的选择框可以多系统进行设置，再次启动时自动回复默认设置。小步距限制 用于对数扫描时进行步距限制，以节约扫描时间。显示均值 用于设备验证时显示测试过程的平均值，一般不用打开。速度优先 模式在测试过程中会自动屏蔽后台处理程序，以提高测试速度，一般选择打开。干扰抑制 当外部干扰比较大时，有一定的干扰抑制功能。曲线拟合 功能可以对测试结果进行拟合，使测试曲线更平滑，一般需打开，通过调整右侧的拖动条可以调节拟合的深度，越靠右曲线越平滑。3、更改扫描参数扫描参数的更改用于试验需要比较复杂的参数组合时，系统不带记忆功能，软件退出后自动恢复。在开始扫描前，点击曲线显示区域(A)中的参数标签，可以对除终止频率以外的信息进行更改，更改采用循环调整方式进行。扫描参数更改适用于单次对测量结果有要求或进行研究时，一般不需要进行调整。?

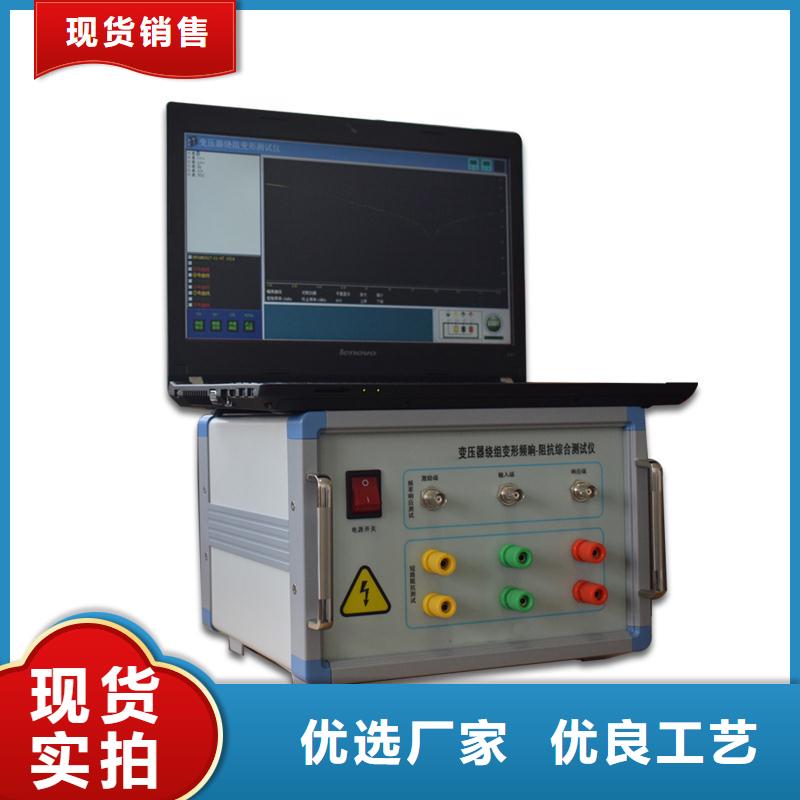

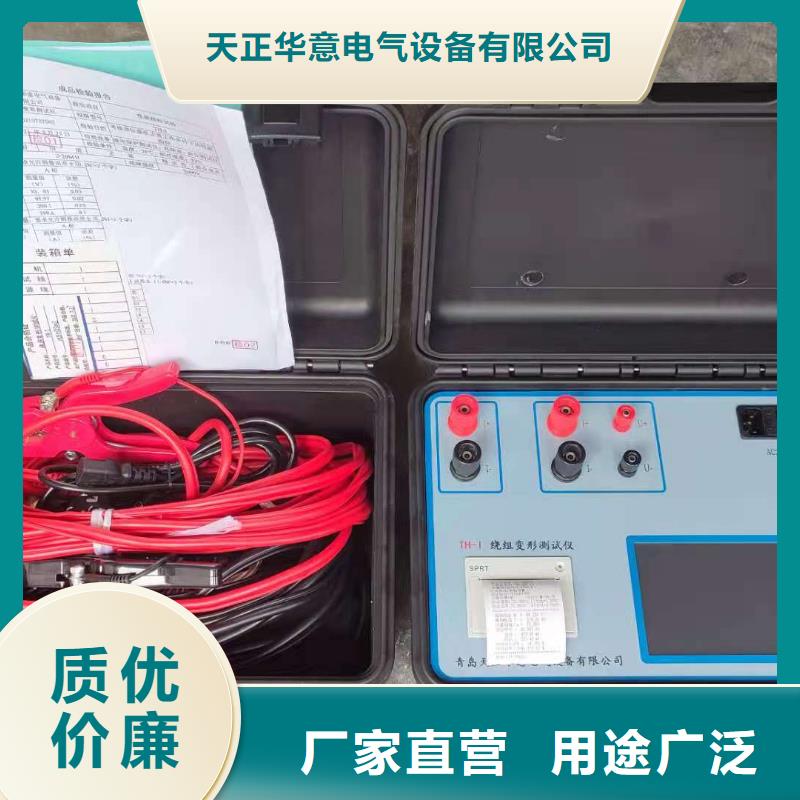

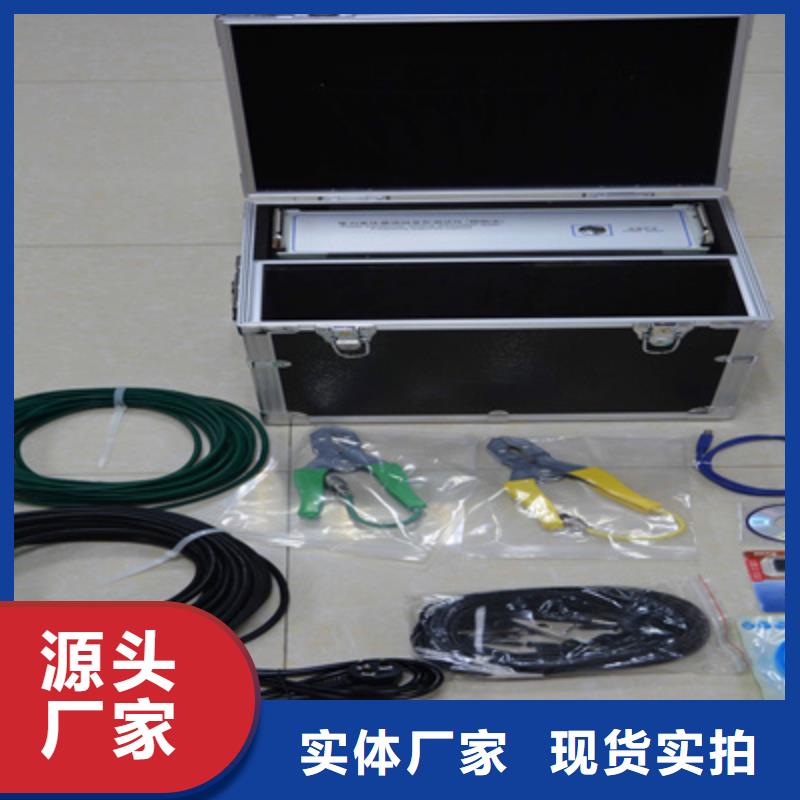

变压器绕组变形测试仪准备工作注：使用说明书中涉及计算机及Windows操作系统的基本操作不在本使用说明书中，请参考相关的计算机书籍。注：使用说明书中关于Windows操作系统的基本操作以Windows7操作系统为基础，其他Windows系统的操作与Windows 7操作的差别不在本使用说明书之内，请参考相关的计算机书籍。三 试验接线3.1面板介绍变压器绕组变形测试仪的面板如图1所示。图1变压器绕组变形测试仪面板图进行变压器绕组变形测试时的外部接线示意图如图2所示。仪器的 激励端 通过输入电阻（内阻）将扫频电压信号输入被试变压器绕组的首端，首端的电压信号输入仪器的 输入端 ，被试变压器绕组末端的电压信号输入到仪器 响应端 。变压器绕组变形测试仪的“接地”、“被试变压器”的外壳和铁芯一起接地。3.2绕组的接线方式图2 变压器绕组变形测试的外部接线示意图绕组变形频率响应测试的扫频信号建议从绕组的末端注入，首端输出，非被试绕组悬空。根据变压器的不同接线组别，绕组变形测试的接线方式也不同。?YN接线扫频信号输入阻抗接于中性点O，扫频信号输出阻抗分别接在A、B、C上。这种测量方法，可以将非测量相上接收到的干扰信号由信号发生器上的低阻抗来吸收。如图3所示。图3 YN接线?Y接线由于中性点未引出，应按以下方式接线，如图4所示。输入阻抗接于A，输出阻抗接在B测试。输入阻抗接于B，输出阻抗接在C测试。输入阻抗接于C，输出阻抗接在A测试。图4 Y接线?内连接△接线内连接Δ接线绕组的接线方式如图5所示。输入阻抗接于c，输出阻抗接在a相，代表a相。输入阻抗接于a，输出阻抗接在b相，代表b相。输入阻抗接于b，输出阻抗接在c相，代表c相。图5 内连接Δ接线由于内连接Δ接线非测量的两个绕组串联后并联在回路中，理论上说对测试过程是有影响的。如果衰减超过10dB后，则可以认为非测量线圈的影响可以忽略。?外连接Δ接线如果绕组解开测量的接线方式如图6所示。如果不解开连接，可以看作内连接Δ接线，接线方式如图7所示。输入阻抗接于x，输出阻抗接在a相，代表a相。输入阻抗接于y，输出阻抗接在b相，代表b相。输入阻抗接于z，输出阻抗接在c相，代表c相。图6外连接Δ接线?有平衡绕组的变压器对于有平衡绕组的变压器，测试时必须解开接地。如图7所示。图7 平衡绕组接线
